產品簡介
熱電偶/熱電阻隔離式安全柵將來自危險區的熱電阻信號或熱電偶/毫伏信號轉換成4-20mA信號，經隔離變送輸出到安全區。該產品需獨立供電，電源、輸入和輸出三隔離，本安端和非本安端絕緣強度高達2500V,a.c.。
技術參數
規格參數 | 說 明 | |
通道數 | 一進二出 | |
防爆標記 | [Exia]ⅡC | |
適應場所 | 安裝在安全場所，可與具有ⅡA、ⅡB、ⅡC危險氣體的0區危險場所本安儀表相連。 | |
供電電壓 | 20～35VDC | |
功耗 | ≤2.3W（24V電源，20mA輸出時） | |
危險區信號 | 熱電偶 信號類型量程范圍B500～1820℃S-50～1769℃K-50～1372℃E-50～1000℃T-200～320℃J-50～1200℃WRe(3-25)0～2300℃
| 熱電阻 信號類型量程范圍CU50-50.0～150.0℃PT100-199～850℃PT100.1-199.9～320.0℃（用戶定貨時需指定信號類型和量程） |
安全區信號 | 電流輸出：4～20mADC負載電阻：≤800Ω電壓輸出：1～5VDC負載電阻：≥10KΩ(用戶定貨時需選擇電流或電壓輸出) | |
電源保護 | 電源反向保護 | |
輸出精度 | 0.3%F.S | |
溫度漂移 | 0.01%F.S/℃ | |
儀表結構 | 尼龍塑殼結構 | |
重量 | 約150g | |
適用現場設備 | 二線制、三線制變送器、電流源信號 | |
產品選型
★熱電偶隔離式安全柵
型號規格 | 附加碼 | 說 明 | ||
SWP7081-Ex | /□ | /□ | /□ | 熱電偶隔離安全柵 |
輸入類型 | /B | B(量程范圍：500～1820℃) | ||
/S | S(量程范圍：-50～1769℃) | |||
/K | K(量程范圍：-50～1372℃) | |||
/E | E(量程范圍：-50～1000℃) | |||
/T | T(量程范圍：-200～320℃) | |||
/J | J(量程范圍：-50～1200℃) | |||
/W | WRe(3-25) (量程范圍：0～2300℃) | |||
通道1輸出類型 | /I | 通道1：4～20mA輸出(安全區) | ||
/V | 通道1：1～5 V 輸出(安全區) | |||
通道2輸出類型 | /I | 通道2：4～20mA輸出(安全區) | ||
/V | 通道2：1～5 V 輸出(安全區) | |||

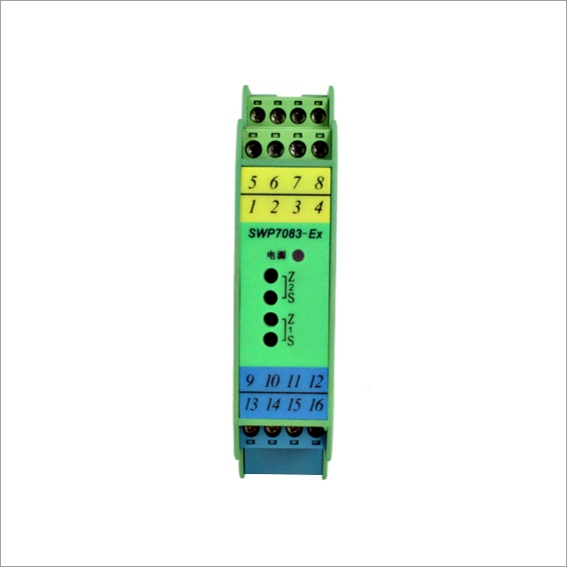

★熱電阻隔離式安全柵
型號規格 | 附加碼 | 說 明 | ||
SWP7083-Ex | /□ | /□ | /□ | 熱電阻隔離安全柵 |
輸入類型 | /CU50 | Cu50(量程范圍：-50～150℃) | ||
/Pt100 | Pt100(量程范圍：-199～850℃) | |||
/Pt100.1 | Pt100.1(量程范圍：-199.9～320.0℃) | |||
通道1輸出類型 | /I | 通道1：4～20mA輸出(安全區) | ||
/V | 通道1：1～5 V 輸出(安全區) | |||
通道2輸出類型 | /I | 通道2：4～20mA輸出(安全區) | ||
/V | 通道2：1～5 V 輸出(安全區) | |||
備注：如用戶訂貨不指定通道輸出類型，將按輸出類型為4～20mA生產并出廠。
