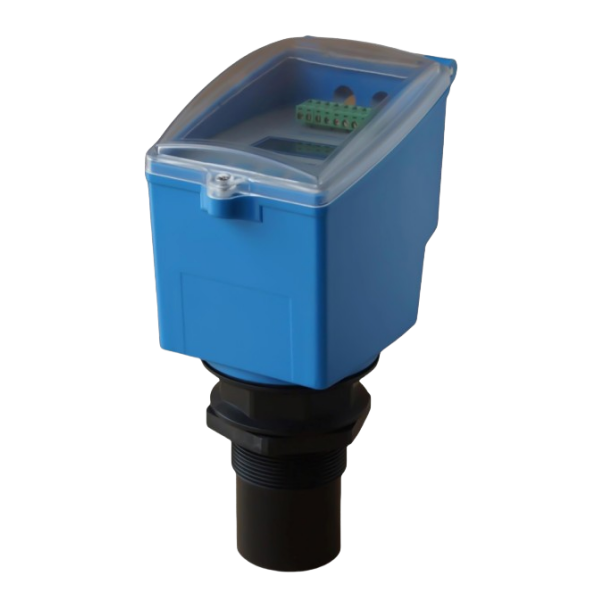

產品簡介
超聲波液位計是由微處理器控制的數字液位儀表。在測量中超聲波脈沖由傳感器（換能器）發出，聲波經液體表面反射后被同一傳感器接收，通過壓電晶體轉換成電信號，并由聲波的發射和接收之間的時間來計算傳感器到被測液體表面的距離。 由于采用非接觸的測量，被測介質幾乎不受限制，可廣泛用于各種液體和固體物料高度的測量。
工作原理
超聲波液位計工作原理是由超聲波換能器（探頭）發出高頻脈沖聲波遇到被測物位（物料）表面被反射折回反射回波被換能器接收轉換成電信號.聲波的傳播時間與聲波的發出到物體表面的距離成正比.聲波傳輸距離S與聲速C和聲傳輸時間T的關系可用公式表示：S=C×T/2.
由于發射的超聲波脈沖有一定的寬度，使得距離換能器較近的小段區域內的反射波與發射波重迭，無法識別，不能測量其距離值。這個區域稱為測量盲區。盲區的大小與超聲波物位計的型號有關。
探頭部分發射出超聲波，超聲波遇到與空氣密度相差較大的介質會行成反射，反射波被探頭部分再接收，探頭到液（物）面的距離和超聲波經過的時間成比例：
距離 [m] = 時間×聲速/2 [m]
聲速的溫度補償公式：環境聲速= 331.5 + 0.6×溫度
技術參數
類型 內容 | 二線制 | 四線制 |
測量范圍 | 0～5m、0～10m、0～15m、0～20m | |
盲 區 | 0.25m～0.8m（視測量范圍而定） | |
測量精度 | ±0.3%FS* （標準條件*） | |
分 辨 率 | 1mm | |
儀表顯示 | 顯示液位、距離、繼電器狀態 | |
供電電壓 | DC12V～36V / 22mA | DC12V～36V / 100mA 或AC85V～265V / 5W |
模擬輸出 | 4～20mA環路電流輸出 負載小于400歐姆 | 4～20mA/bit12電流輸出 負載小于500歐姆 |
數字輸出 | RS485接口 / Modbus-RTU協議 | |
開關量輸出 | 無 | 2路 |
觸點功率3A 250VAC / 5A 30VDC | ||
變送器材質 | ABS | ABS |
探頭材質 | 普通防水ABS / 耐腐蝕ETFE / 也可定制聚四氟乙烯PTFE探頭 | |
電氣接口 | PG11接口 | PG11 接口 |
過程接口 | G2（可定制G1 1/2） | |
環境溫度 | －20℃ ～ ＋60℃* | |
過程溫度 | －20℃ ～ ＋90℃（超過＋60℃需在訂購時注明要求） | |
防水等級 | IP65 | IP65 |
常年處在潮濕環境下，建議在防水接頭、儀表蓋縫處涂玻璃膠 | ||
過程壓力 | 0.8～3bar / 海拔小于2000米 | |
