產品簡介/ product introduction

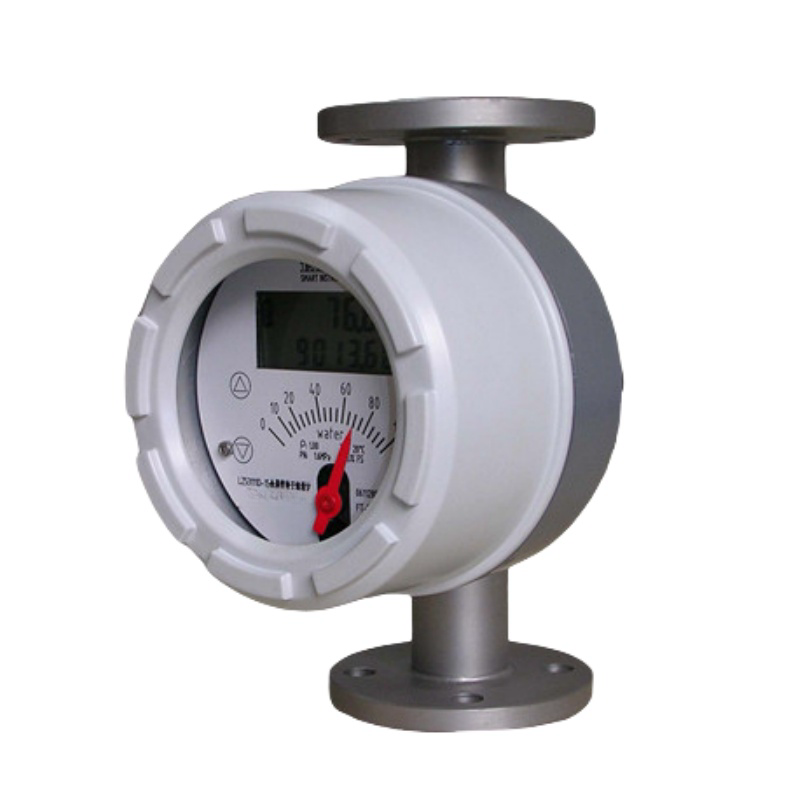

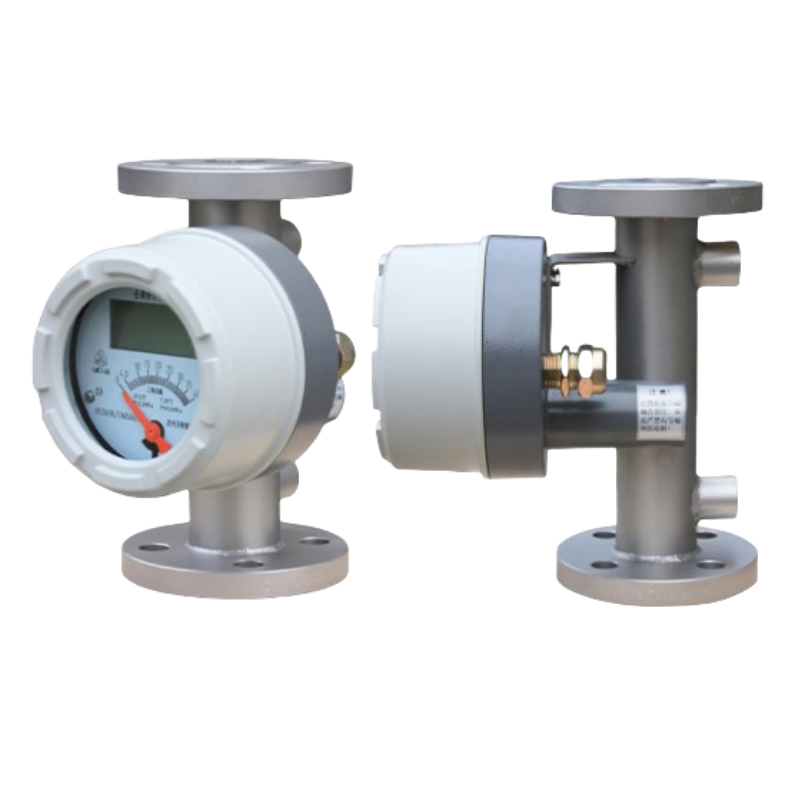

金屬管浮子流量計采用變面積式測量原理，測量部件由一個錐形測量管和浮子組成，浮子能在錐形測量管中自由的上下移動，改變管道中的流通面積， 隨著流量大小的變化，浮子在測量管中的垂直位置也發生相應的變化，通鋼管過磁傳遞系統將浮子的位置傳遞到指示器的刻度盤上，指示流量值的大小。適用于測量液體，氣體。全金屬結構，有指示型、電遠傳型、耐腐型、高壓型、夾套型、防爆型。具有0-10mA，4-20mA的標準模擬量信號輸出和現場指示。累積，數字通訊，現場修改測量參數，不同的供電方式功能，帶有磁性過濾器和特殊規格品種。廣泛應用于，石油、化工、發電、制藥、食品、水處理等復雜，惡劣環境條件及各種介質條件的流量測量過程中。
產品特點/ product characteristic
●采用獨立概念設計的測量管指示器；
●可選擇不銹鋼、哈氏合金、鈦材、PTFE材料測量系統；
●低壓力損失設計；
●適用于和低流速介質流量測量；
●工作可靠，維護量小，壽命長；
●對于直管段要求不高；
●較寬的流量比10：1，特殊型20：1；
●適用于和低流速介質流量的檢測；
●可同時顯示瞬時流量和累計流量；
●雙行大液晶顯示，可選現場瞬時/累積流量顯示，可帶背光；
●單軸靈敏顯示；
●非接觸磁耦合傳動；
●全金屬結構，適于高溫、高壓和強腐蝕性介質；
●可用于易燃、易爆危險場合；
●可選二線制、電池、交流供電方式；
●帶有數據恢復，數據備份及掉電保護功能。
技術參數/ technical parameters
1、技術參數
測量范圍 | 水：2.5～100000L/h |
空氣：0.07～3000m3/h | |
量程比 | 10:1（DN≤100mm） |
5:1 （DN≤100mm） | |
精度等級 | 標準型1.5級，特殊訂貨可達1.0級 |
zui大工作壓力 | DN15、DN25、DN40、DN50～4.0MPa |
DN80、DN100、DN150～1.6MPa | |
介質溫度 | 普通型：-40℃～100℃ |
高溫型：-80℃～250℃ | |
內襯F46氟塑料：-40℃～+80℃，內襯PFTE-40℃～+120℃ | |
環境溫度 | 指針式：-40℃～+65℃ |
智能型：-25℃～+65℃ | |
連接方式 | 法蘭連接、螺紋連接、卡箍連接 |
電氣接口 | M20×1.5（特殊要求可做） |
防護等級 | IP65 |
防爆等級 | 本安：ExibIICT4(配LB987S安全柵) 隔爆：ExdIIBT4 |
介質粘度 | DN15≤5Mpa.s DN25～150≤5Mpa.s |
測量管材質 | 304不銹鋼 316不銹鋼，304或316L不銹鋼內襯FTFE或F46 |
浮子材質 | 304或316（不銹鋼）；FTFE或F46 |
2、流量范圍
耐腐通徑 | 普通通徑 | 測量范圍 | zui大壓力損失 | ||
DN（mm） | DN（mm） | 空氣20℃ m3/h | 水（20℃）（L/h） | 空氣（KPa） | 水（KPa） |
15 | 15 | 0.05-0.5 | 1.6-16 | 7 | 6.4 |
0.07-0.7 | 2.5-25 | 7.1 | 6.5 | ||
0.11-1.1 | 4.0-40 | 7.2 | 6.5 | ||
0.18-1.8 | 6.0-60 | 7.3 | 6.6 | ||
0.28-2.8 | 10-100 | 7.5 | 6.6 | ||
0.40-4.0 | 16-160 | 8 | 6.8 | ||
0.70-7.0 | 25-250 | 10.8 | 7.2 | ||
1.00-10 | 40-400 | 10 | 8.6 | ||
1.60-16 | 60-600 | 14 | 11.1 | ||
25 | 80-800 | 14 | |||
25 | 3.00-30 | 100-1000 | 7.7 | 7 | |
4.50-45 | 160-1600 | 8.8 | 8 | ||
7.00-70 | 250-2500 | 12 | 10.8 | ||
11-110 | 400-4000 | 19 | 15.8 | ||
50 | 500-5000 | 16.2 | |||
50 | 18-180 | 600-6000 | 8.6 | 8.1 | |
25-250 | 1000-10000 | 10.4 | 11 | ||
80 | 40-400 | 1600-16000 | 12.6 | 17 | |
80 | 50-500 | 2000-20000 | 15.5 | 6.3 | |
100 | 75-750 | 2500-25000 | 17.2 | 8.1 | |
100 | 100-1000 | 4000-40000 | 9.5 | ||
125 | 160-1600 | 6000-60000 | 10 | ||
125 | 250-2500 | 8000-80000 | 16 | ||
150 | 10000-100000 | 20 | |||
300-3000 | 12-120m3/h | 20 | |||
400-4000 | 15-150m3/h | 25 | |||
3、安裝規范
①金屬管浮子流量計使用范圍很廣，而且結構簡單，安裝方便。在安裝的時候不需要太注意安裝的方式，安裝位置等等，其實這個想法是錯誤的
②正確的安裝才能帶來zui好的工作效率和安全保障；
③對于安裝的場地，就應該要謹慎，一定要選擇合適的場所，切忌選擇高溫熱源及強烈震動等不利場合；
④安裝時，注意把傳感器在水平管道的位置，不要忽視了這點，一般都要側裝；
⑤關于安裝時傳感器還有一個要點，就是層管道需要是保溫的；
⑥為便于檢修和更換流量計,在儀表安裝時需接旁道管路；
⑦通常情況下，對于上下游正確的安裝，千萬要確保它一定要有充足的直管段；
⑧當被測介質較臟時,應及時清洗管子與浮子；
⑨流量計垂直安裝,所測流體自下而上經流量計,進出口保證有5倍儀表口徑的直管段,對于新安裝的管路,流量計安裝前應將管道沖洗干凈；
⑩在流量計上游應安裝閥門,在下游5~10倍儀表口徑處安裝流量調節閥。對于儀表在上游應安裝過濾器,若被測介質中含有磁性物質,則應在流量計前安裝磁過濾器。
