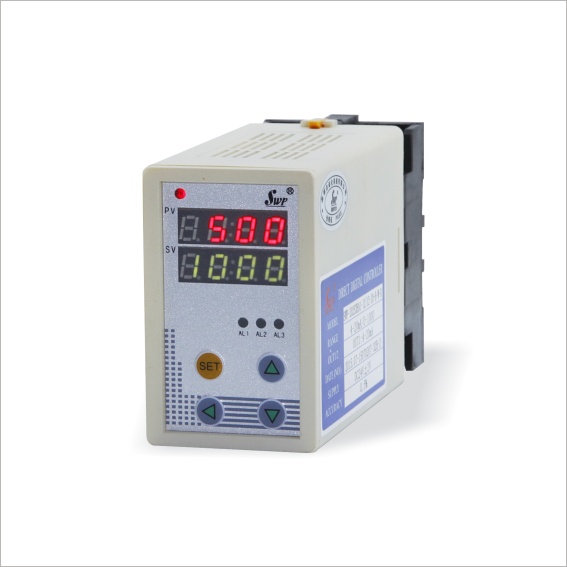

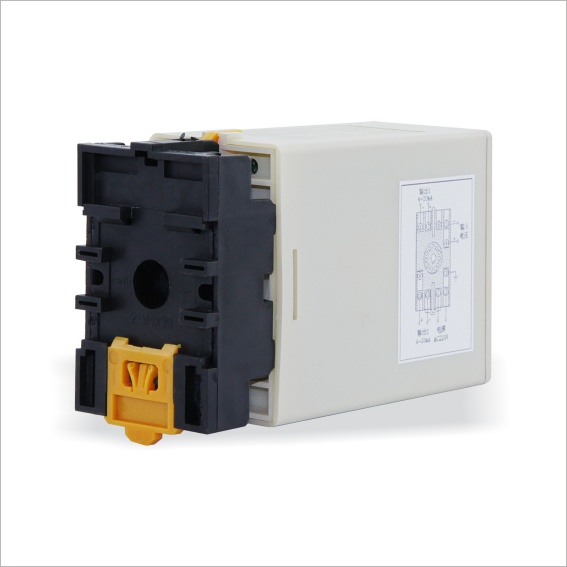

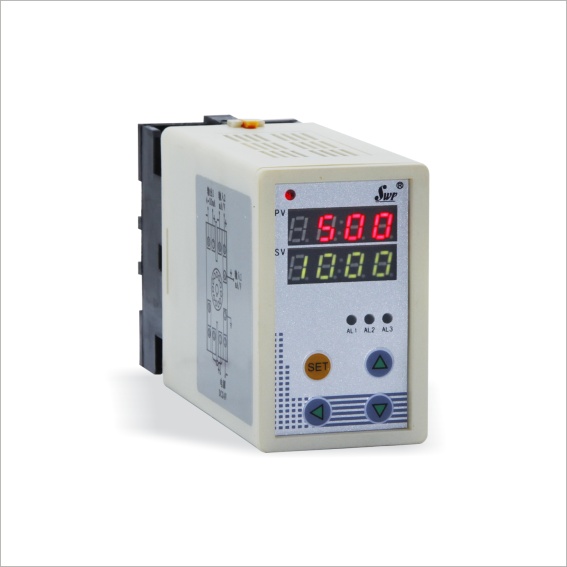

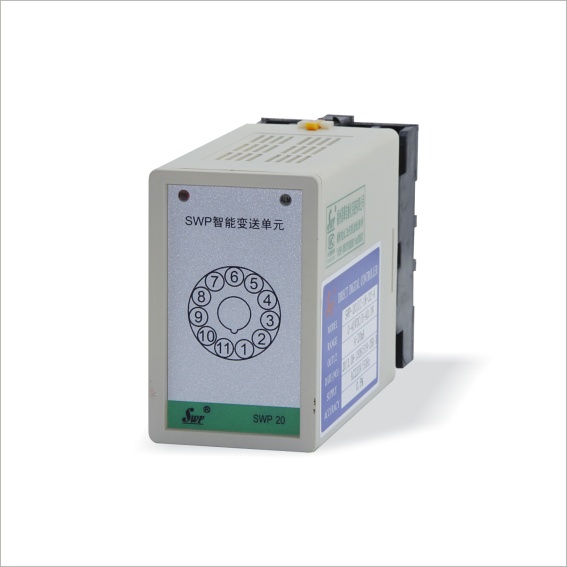

SWP-20系列智能變送單元可帶雙通道，并且可組成不同系列模塊的組合：熱電阻/熱電偶溫度變送模塊、電壓/電流/頻率轉換模塊、配電模塊[它給二線制變送器提供電壓的同時，接收來自變送器的與差壓、壓力、液面等成比例的4-20mA DC輸出信號]、數學運算模塊[它將輸入信號進行數學運算（開方、加減、乘除、比值等）后，轉換為隔離的1-5V或4-20mA 信號輸出]。
SWP-20系列智能變送單元可帶雙通道，并且可組成不同系列模塊的組合：熱電阻/熱電偶溫度變送模塊、電壓/電流/頻率轉換模塊、配電模塊[它給二線制變送器提供電壓的同時，接收來自變送器的與差壓、壓力、液面等成比例的4-20mA DC輸出信號]、數學運算模塊[它將輸入信號進行數學運算（開方、加減、乘除、比值等）后，轉換為隔離的1-5V或4-20mA 信號輸出]。
技術參數規 格 | 說 明 | |
功 能 | ·多種傳感器輸入功能：20種輸入方式 | |
電 源 | 90-260VAC 50/60Hz 24VDC | |
功率消耗 | 6VA | |
顯示類型 | 7段LED顯示[紅色，綠色] LED事件顯示[紅色，綠色] | |
顯示精度 | ±0.3%F.S 或 ±0.5%F.S | |
設定類型 | 面板按鍵設定 | |
輸入 | 熱電偶 | K(CA),J(IC),B(PP),E(CR),T(CC),S(PR),W(TT) |
RTD | Cu50,Pt100,Pt100.1 | |
模擬信號 | 0-5VDC,1-5VDC,0-10mADC,4-20mADC | |
輸出 | 繼電器 | 250VAC 3A |
SSR | 24VDC ±3V 30mA Max | |
SCR | 400V/0.5A | |
電流 | 0-20mADC,4-20mADC 負載≤500Ω (PV 傳送值) | |
電壓 | 0-5VDC,1-5VDC 負載≤250Ω (PV 傳送值) | |
饋電輸出 | 24VDC 30mA Max. | |
通訊 | 協議 | MODBUS協議,SWPBUS協議 |
波特率 | 300-9600bps | |
接口 | RS232，RS485，TTL電平（面板） | |
報警輸出 | 帶回差報警輸出 ON/OFF 全量程 | |
采樣時間 | 0.5秒 | |
耐壓 | 2000V AC 50/60Hz 1分鐘 | |
抗振動 | 0.75mm的振幅,頻率為10-55Hz X,Y,Z方向各2小時 | |
絕緣強度 | Min.100MΩ(at DC500V) | |
抗干擾 | 模擬方波發生器干擾（脈沖寬度μs）±2kV | |
記憶保持 | 約:10年.(使用無電壓半導體記憶型) | |
環境溫度 | -10~50℃(未結冰狀態) | |
儲存溫度 | -20~60℃(未結冰狀態) | |
環境濕度 | 35-85%RH | |
外形尺寸 | 132×50×86mm | |
重量 | 240-400g | |
產品選型
型 號 | 代 碼 | 說 明 | |||||||||
SWP-20 | □ | -□□ | -□ | -□ | -□□ | -□ | -□ | -□ | -□ | -□ | 數學運算模塊 |
輸入通道數 | 2 | 雙路 | |||||||||
模塊功能 | SX | 數學運算模塊 | |||||||||
開方功能 | B Q | 無開方功能 帶開方功能 | |||||||||
運算方式 | □ | 參見數學運算代碼表 | |||||||||
輸入信號 | □ | 參見輸入信號 | |||||||||
第一路 輸出方式 | □ | 參見輸出方式代碼表 | |||||||||
第二路 輸出方式 | □ | 參見輸出方式代碼表 | |||||||||
輸出兩路隔離 | A B | 輸出兩路隔離 輸出兩路不隔離 | |||||||||
供 電 方 式 | N W T | AC220V（可省略） DC24V供電 AC85-260V供電（開關電源） | |||||||||
顯 示 | D | 帶顯示模塊 | |||||||||
★輸入類型：
代碼 | 輸入類型 | 測量范圍 | 代碼 | 輸入類型 | 測量范圍 | 代碼 | 輸入類型 | 測量范圍 |
01 | B | 400~1800℃ | 09 | Pt100.1 | -199.9~320.0℃ | 17 | 30~350Ω | -1999~9999d |
02 | S | 0~1600℃ | 10 | Cu50 | -50.0~150.0℃ | 18 | 特殊規格 | 用戶待定 |
03 | K | 0~1300℃ | 11 | Cu100 | -50.0~150.0℃ | 19 | 4~20mA開方 | -1999~9999d |
04 | E | 0~1000℃ | 12 | 4~20mA | -1999~9999d | 20 | 0~10mA開方 | -1999~9999d |
05 | T | -199.9~320.0℃ | 13 | 0~10mA | -1999~9999d | 21 | 1~5V開方 | -1999~9999d |
06 | J | 0~1200℃ | 14 | 1~5V | -1999~9999d | 22 | 0~5V開方 | -1999~9999d |
07 | WRe3~25 | 0~2300℃ | 15 | 0~5V | -1999~9999d | 23 | 全切換輸入 | |
08 | Pt100 | -200~650℃ | 16 | 0~20mA | -1999~9999d | 24 | 頻率 | 0~5kHz |
★代表輸出方式代碼
選型代碼 | 0 | 1 | 2 | 3 | 4 | 5 | 6 |
輸出方式 | 無輸出 | 1~5V | 4~20mA | 繼電器 | RS232 | RS485 | 特殊規格 |
★數學運算方式代碼
選型代碼 | A1 | A2 | B1 | B2 | C | D |
輸出方式 | 加法 | 減法 | 乘法 | 除法 | 比值 | 特殊規格 |
